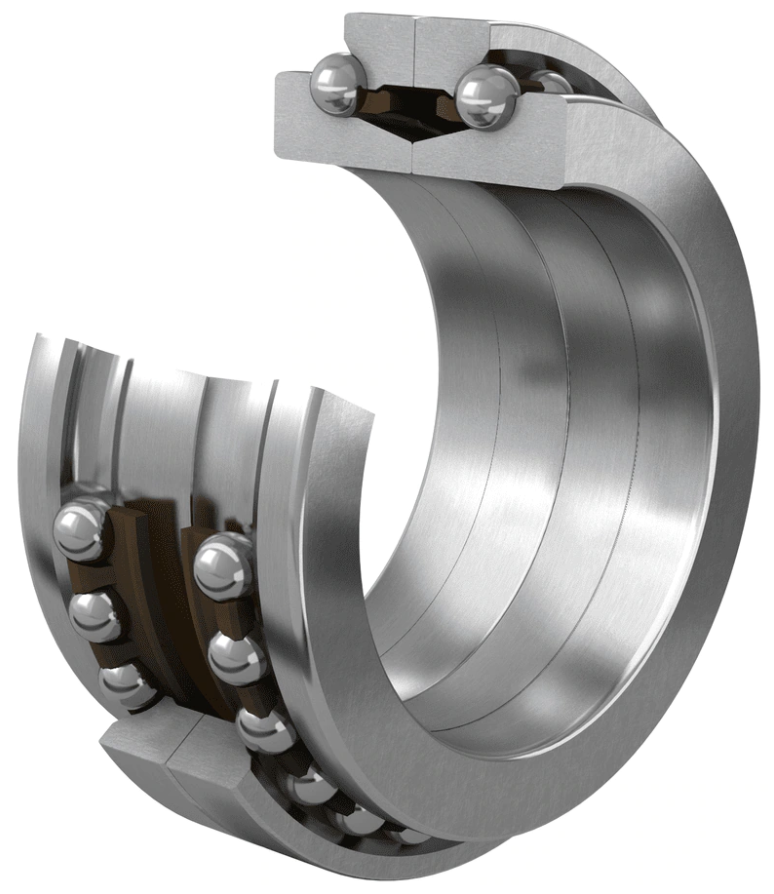

Vòng bi tiếp xúc góc hai hướng SKF

Cho phép định vị trục của trục quay hướng trục theo cả hai chiều. Có ở hai series khác nhau và được thiết kế để lắp cho vòng bi với một số ổ đũa đỡ để đơn giản hóa công tác gia công lỗ ổ đỡ.



THÔNG TIN LIÊN HỆ:

Chat Facebook

Thông tin chi tiết

Vòng bi cầu tiếp xúc góc tiếp xúc hai hướng SKF được thiết kế để định vị trục trục chính theo cả hai hướng. Các vòng bi này được thiết kế để lắp kết hợp với các ổ lăn hình trụ trong dòng NN 30 K hoặc N 10 K trong cùng một lỗ khoan. Sự kết hợp ổ trục này giúp đơn giản hóa việc gia công lỗ khoan.

Vòng bi cầu tiếp xúc góc tiếp xúc hai hướng được sản xuất với cùng kích thước lỗ khoan danh nghĩa và đường kính ngoài như vòng bi lăn hình trụ tương ứng. Tuy nhiên, dung sai đường kính bên ngoài của vòng đệm bên trong, kết hợp với đường kính lỗ khoan và dung sai hình học được khuyến nghị cho các ổ lăn hình trụ siêu chính xác dưới tải trọng nhẹ đến tải trọng bình thường và tải trọng vòng trong quay sẽ dẫn đến giải phóng mặt bằng xuyên tâm trong lỗ khoan nhà ở. Khe hở này đủ để ngăn không cho tải trọng hướng tâm tác động lên ổ đỡ lực đẩy với điều kiện là vòng ngoài của nó không bị kẹp dọc trục trong vỏ.
