Tại các ứng dụng công nghiệp nặng như quạt buồng sấy, lò gạch, hệ thống AHU tòa nhà, máy khai thác đá granite và xưởng cưa gỗ, dây curoa cao su truyền thống hư hỏng rất nhanh do hai nguyên nhân chính: nhiệt độ môi trường tăng cao và lực va đập tải nặng đột ngột.
Bộ đôi dây curoa mắt xích Fenner SuperTLink (màu Xanh) và Fenner NuTLink (màu Cam) được thiết kế chuyên dụng cho các điều kiện vận hành khắc nghiệt nhất này.

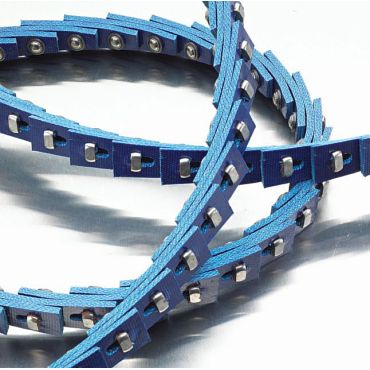

1. Dây Curoa Mắt Xích Hệ Mét Fenner SuperTLink (Màu Xanh – SP Wedge)
- Rãnh puly tương thích: Thiết kế chuẩn rãnh hẹp hệ mét (Narrow Metric Wedge) SPZ, SPA, SPB, SPC.
- Khả năng chịu lệch góc (Misalignment): Chịu được độ lệch góc giữa 2 puly lên tới 8° mà không sút dây hay sờn mép.

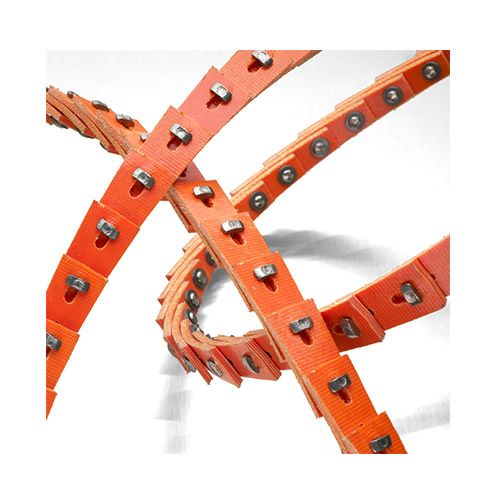

2. Dây Curoa Mắt Xích Tải Nặng Fenner NuTLink (Màu Cam – Đinh Cài Kim Loại T-Button)
- Cấu tạo khóa đinh kim loại T-Button (Metal Studs): Mỗi mắt đai NuTLink màu cam được liên kết bằng đinh tán đúc từ hợp kim chịu lực cực cao, giúp dây chịu được các cú sốc tải (shock loads) biến thiên đột ngột của máy nghiền đá, máy đập gạch.
- Chịu lệch góc: Lên tới 5°.

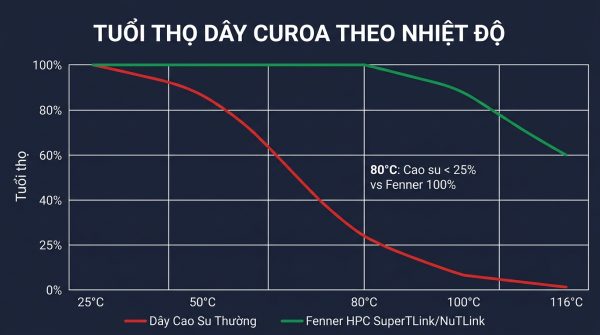

3. Khả Năng Chịu Nhiệt Độ Cao & Đồ Thị Tuổi Thọ (HP Ratings & Temperature Chart)
- Tại nhiệt độ 80°C: Dây curoa cao su bị suy giảm mất tới 75% tuổi thọ (chỉ còn dưới 25% độ bền), trong khi dây mắt xích Fenner HPC vẫn duy trì 100% tuổi thọ và công suất truyền động.
- Dải nhiệt độ hoạt động: Vẫn vận hành ổn định liên tục từ -40°C đến +116°C.
4. Các Ứng Dụng Thực Tế Trong Công Nghiệp Nặng (Applications Diagram)
| Đặc tính | Fenner SuperTLink 🔵 | Fenner NuTLink 🟠 |
|---|---|---|
| Màu sắc | Blue (Xanh lục) | Orange (Màu cam) |
| Rãnh puly tương thích | Rãnh hẹp hệ mét SPZ, SPA, SPB, SPC | Rãnh cổ điển Z/10, A/13, B/17, C/22 |
| Cấu trúc chân mắt đai | Polyurethane đúc liền khối | Khóa cài kim loại T-Button (Metal Studs) |
| Khả năng chịu lệch góc (Misalignment) | Lên tới 8° | Lên tới 5° |
| Khả năng chịu va đập (Shock load) | Rất cao | Cực cao (chuyên dụng tải nặng nề) |
5. Bảng Tra Mã Hàng SuperTLink & NuTLink
SuperTLink (Bản SP Wedge – Màu XANH)
| Mã Sản Phẩm | Bản Dây | Rãnh Puly Tương Thích | Quy Cách |
|---|---|---|---|
| 0450010 | SPZ | Rãnh SPZ 9.7mm | Cuộn 10 Mét |
| 0450030 | SPA | Rãnh SPA 12.7mm | Cuộn 10 Mét |
| 0450050 | SPB | Rãnh SPB 16.3mm | Cuộn 10 Mét |
| 0450070 | SPC | Rãnh SPC 22.0mm | Cuộn 10 Mét |
NuTLink (Bản Classical – Màu CAM – Khóa Kim Loại)
| Mã Sản Phẩm | Bản Dây | Rãnh Puly Tương Thích | Quy Cách |
|---|---|---|---|
| 0415000 | Z / 10 | Rãnh Z 10mm | Cuộn 10 Mét |
| 0415005 | A / 13 | Rãnh A 13mm | Cuộn 10 Mét |
| 0415010 | B / 17 | Rãnh B 17mm | Cuộn 10 Mét |
| 0415015 | C / 22 | Rãnh C 22mm | Cuộn 10 Mét |
6. Bảng Tra Số Mắt Đai Cần Tháo – SuperTLink & NuTLink
Quy Tắc Bỏ Mắt Theo Hướng Dẫn Fenner LB-65
| Dòng dây Fenner | Bản dây | Số mắt cần tháo bỏ (Links to Remove) |
|---|---|---|
| NuTLink (màu cam) | Z/10, A/13, B/17 | Bỏ 1 mắt cho mỗi 11 mắt |
| NuTLink (màu cam) | C/22 | Bỏ 1 mắt cho mỗi 13 mắt |
| SuperTLink (xanh dương) | SPZ, SPA, SPB | Bỏ 1 mắt cho mỗi 15 mắt |
| SuperTLink (xanh dương) | SPC | Bỏ 1 mắt cho mỗi 17 mắt |

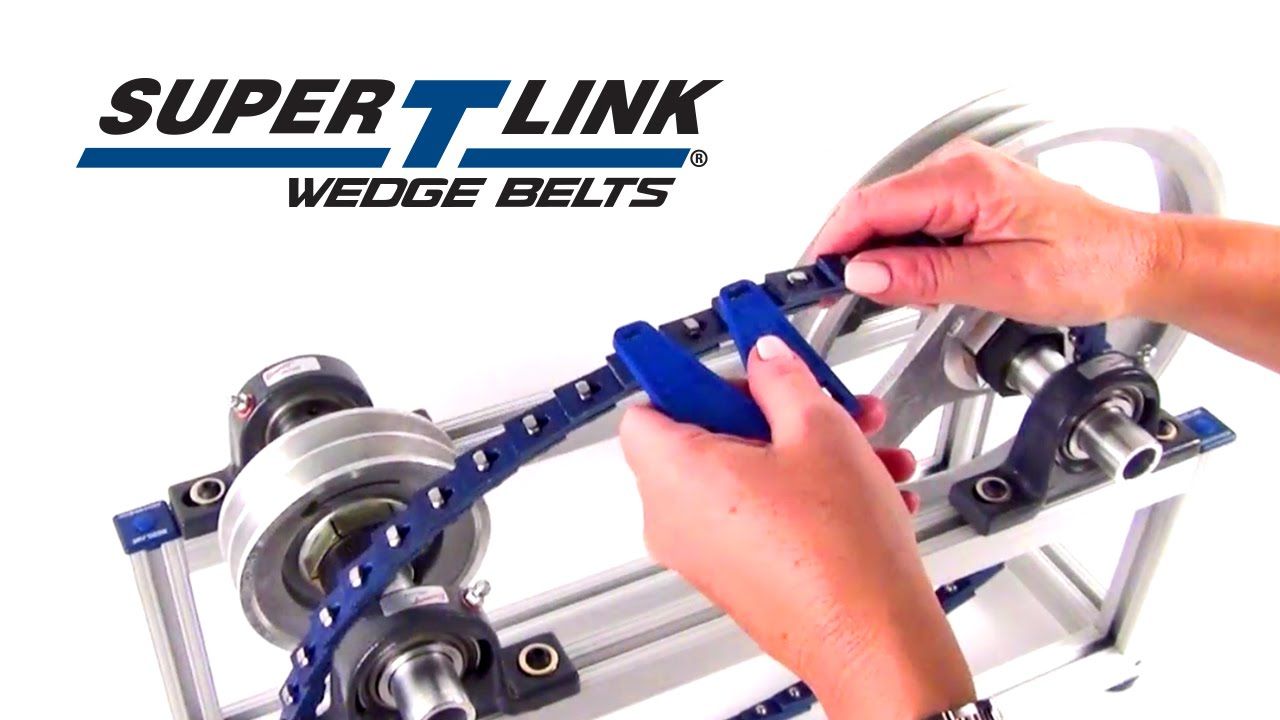

Quy tắc trên lấy theo tờ hướng dẫn lắp đặt Fenner NuTLink & SuperTLink (LB-65). Số mắt ôm vừa tay được xác định bằng cách quấn dây quanh puly, kéo vừa tay và chồng hai lỗ ở đầu dây lên các đinh ở đầu kia. SuperTLink và NuTLink không dùng chung bảng tra với dây PowerTwist, vì quy tắc bỏ mắt của PowerTwist khác.
Ví Dụ Tính Số Mắt Lắp Cho Từng Bản Dây
| Bộ truyền | Số mắt ôm vừa tay | Phép tính | Số mắt lắp mỗi sợi |
|---|---|---|---|
| NuTLink B/17 | 66 mắt | 66 ÷ 11 = 6 → bỏ 6 mắt | 60 mắt |
| NuTLink C/22 | 78 mắt | 78 ÷ 13 = 6 → bỏ 6 mắt | 72 mắt |
| SuperTLink SPB | 60 mắt | 60 ÷ 15 = 4 → bỏ 4 mắt | 56 mắt |
| SuperTLink SPC | 85 mắt | 85 ÷ 17 = 5 → bỏ 5 mắt | 80 mắt |
Bộ truyền nhiều sợi: mọi sợi phải có cùng số mắt. Theo Fenner, cần kiểm tra lại độ căng sau 20 – 30 phút chạy ở tải đầy; tùy mức độ khắc nghiệt của bộ truyền, có thể phải căng lại (bỏ thêm mắt) sau 24 giờ, rồi kiểm tra định kỳ. Cần tính sẵn số mắt cho bộ truyền của bạn? Gọi/Zalo kỹ thuật 0909 186 715.
7. Ứng Dụng Thực Tế – Đã Được Kiểm Chứng
🏢 Hệ Thống AHU Tòa Nhà & Khách Sạn (SuperTLink SPB) Thay thế dây SPB cao su vận hành 24/7 trong buồng máy nhiệt độ 50–80°C. Không cần tăng ti → giảm 80% thời gian bảo trì định kỳ.

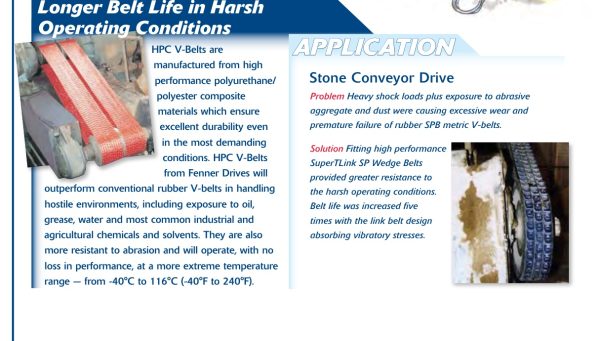

🪨 Máy Cắt Đá & Granite (SuperTLink SPA/SPB) Môi trường bụi đá mài mòn, nhiệt độ buồng máy 60–80°C, rung chấn liên tục. Tuổi thọ dây tăng gấp 5 lần so với dây cao su SPB thông thường.
🧱 Nhà Máy Gạch & Vật Liệu Xây Dựng (NuTLink B) Gần lò sấy gạch nhiệt độ 80–100°C, tải va đập mạnh từ băng tải nặng. Thời gian bảo trì từ 3 ngày/tháng → chỉ còn 2 giờ/quý.
🪵 Xưởng Cưa & Chế Biến Gỗ (NuTLink A/B) Môi trường bụi mùn cưa, lực cắt va đập liên tục. Không bị lão hóa bởi hóa chất xử lý gỗ và tinh dầu cây.
✈️ Hệ Thống Phân Loại Hành Lý Sân Bay (SuperTLink SPB) Truyền động qua đường cong xoắn, puly lệch góc 5–8°. Giảm 40% tiếng ồn vận hành.
8. Câu Hỏi Thường Gặp (FAQ)
❓ Làm sao biết tôi cần SuperTLink hay NuTLink? Nhìn vào ký hiệu trên dây curoa đang dùng: Bắt đầu bằng SP (SPZ, SPA, SPB, SPC) → dùng SuperTLink màu Xanh. Là Z, A, B, C → dùng NuTLink màu Cam.
❓ Có thể lắp SuperTLink/NuTLink vào puly cũ không? Hoàn toàn có. Drop-in replacement — giữ nguyên puly, không cần điều chỉnh khoảng cách trục.
❓ Dây SuperTLink/NuTLink có cần bôi dầu bôi trơn không? Không. Vật liệu Polyurethane tự bôi trơn, không cần bảo dưỡng dầu mỡ trong suốt vòng đời.
❓ Chi phí ban đầu cao hơn dây cao su SP có đáng không? Với ứng dụng nhiệt độ cao và tải va đập: hoàn vốn trong 3–6 tháng đầu nhờ giảm chi phí dừng máy, giảm thay dây và giảm bảo trì.
❓ SuperTLink có thể chịu được rung chấn mạnh của máy nghiền đá không? SuperTLink xử lý tốt rung chấn. Tuy nhiên nếu lực va đập cực mạnh và đột ngột (máy nghiền hàm, búa đập), khuyến nghị dùng NuTLink với khớp kim loại T-Button để chịu lực tốt hơn.
