Máy trộn chạy hai chiều, mỗi lần đảo chiều lại nghe một tiếng “cộc” ở đầu trục hộp số. Mở ra: rãnh then loe miệng, then bằng mòn vát một cạnh, puly lắc được bằng tay. Tổ cơ khí bàn nhau phay thêm rãnh lệch 90 độ hoặc hàn đắp rồi phay lại. Cách nào cũng mất một ca dừng máy, và vài tháng sau dễ quay về chỗ cũ.
Lúc đó, câu hỏi đáng đặt ra là “cụm này có nhất thiết phải dùng then không”. Đây là chỗ khóa côn không then đáng được đưa lên bàn cân. Bài này giải thích khóa côn không then là gì, truyền momen theo nguyên lý nào, và đặt nó cạnh hai kiểu ghép quen thuộc là then bằng (parallel key) và then hoa (spline). Không kiểu nào thắng ở mọi ứng dụng.
1. Khóa côn không then là gì?
Khóa côn không then (keyless bushing, keyless locking device; có nơi gọi là ống lót không then hay khóa trục côn) là phụ kiện cố định puly, đĩa xích, bánh răng, con lăn lên trục mà không cần rãnh then. Momen được truyền bằng ma sát sinh ra từ áp lực ép hướng kính, thay vì qua một miếng then chèn giữa trục và moay-ơ.
Cấu tạo cơ bản gồm vòng trong ôm trục, vòng ngoài tiếp xúc lỗ moay-ơ (cả hai có mặt côn và rãnh xẻ), cùng cơ cấu siết là một đai ốc (dòng Trantorque) hoặc một vòng vít quanh chu vi (B-LOC, FenLock). Khi siết, hai mặt côn trượt vào nhau: vòng trong co lại ép vào trục, vòng ngoài nở ra ép vào lỗ. Toàn bộ chu vi chịu áp lực, nên mối ghép không còn khe hở để rơ.

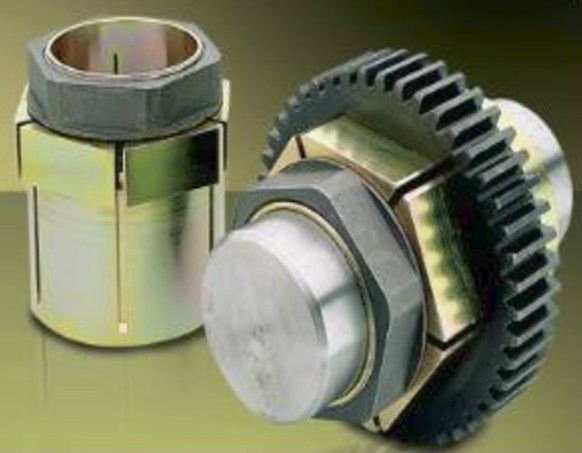

Trantorque GTR của Fenner: một đai ốc siết, lắp bánh răng lên trục trơn không có rãnh then
Trên trang Ống lót không khóa Trantorque GTR, Fenner mô tả đây là một kiểu “lắp co cơ khí”: chặt tương tự lắp co nhiệt nhưng tháo được bằng cờ lê, đồng thời loại bỏ ba vấn đề của then là ăn mòn do rung lắc vi mô (fretting corrosion), khe hở gây giật khi đảo chiều và thành rãnh then bị dập.
2. Ba cách truyền momen từ trục sang moay-ơ
Ba kiểu ghép dồn lực vào những vùng rất khác nhau.

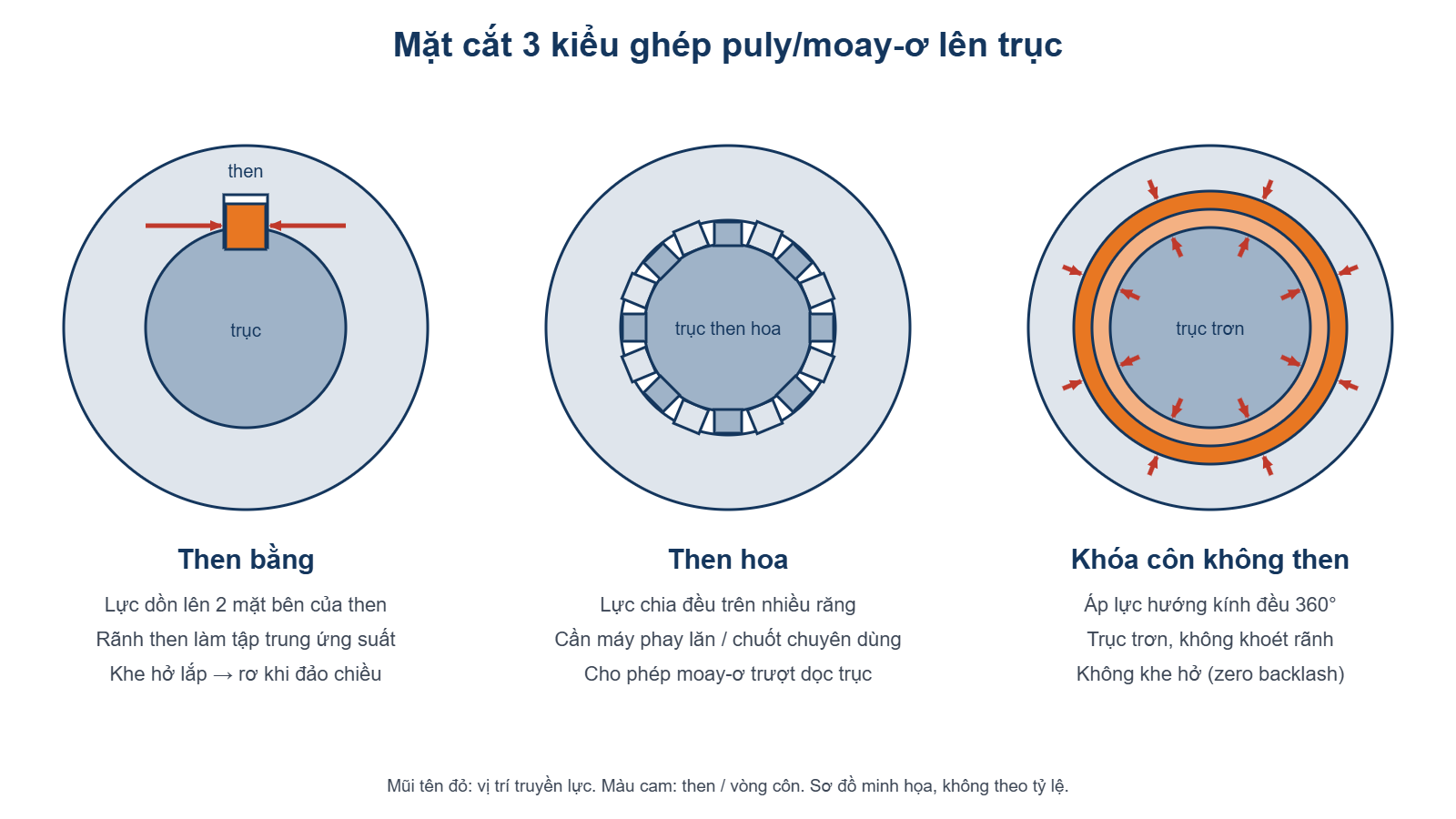

Mặt cắt ba kiểu ghép: then bằng dồn lực vào hai mặt bên của then, then hoa chia lực lên nhiều răng, khóa côn ép đều quanh chu vi
Then bằng (parallel key): rẻ, quen tay, nhưng lực dồn vào một chỗ
Then bằng là miếng thép tiết diện chữ nhật hoặc vuông, nằm nửa trong rãnh trục, nửa trong rãnh moay-ơ, kích thước tra theo đường kính trục (ví dụ DIN 6885, ISO 773). Momen đi qua hai mặt bên của then, diện tích nhỏ, nên khi tính phải kiểm tra cả ứng suất dập lẫn ứng suất cắt. Rãnh then còn là vết khoét có góc, gây tập trung ứng suất, nên nhiều thiết kế phải chọn trục to hơn để bù.
Muốn lắp được then thì phải có khe hở, dù rất nhỏ. Với tải đều một chiều, khe hở này gần như vô hại. Với tải va đập, khởi động – dừng liên tục hoặc đảo chiều, mỗi lần momen đổi hướng là một lần mặt then và thành rãnh bị dập thêm.

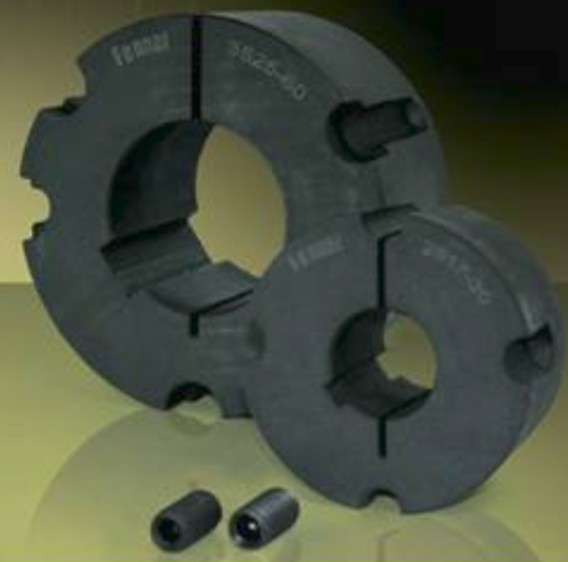

Bụi khóa côn Taper Lock® Fenner: mặt côn ngoài giúp lắp chặt vào moay-ơ, nhưng lỗ trục vẫn có rãnh then
Lưu ý: bụi khóa côn Taper Lock® có mặt côn nhưng vẫn dùng then để truyền momen sang trục, nhìn lỗ bụi trên ảnh là thấy rãnh then. Loại này rất phổ biến trên puly, đĩa xích khóa côn và khớp nối, nhưng không thuộc nhóm không then.
Then hoa (spline): khỏe, đồng tâm tốt, nhưng gia công đắt
Then hoa giống “nhiều then làm liền với trục”: trục có dãy răng chạy dọc, lỗ moay-ơ có rãnh tương ứng. Hai dạng chính là răng chữ nhật (ví dụ ISO 14) và răng thân khai (ISO 4156, DIN 5480).
Lực chia lên nhiều răng nên then hoa truyền momen lớn trong kích thước gọn và định tâm tốt hơn then bằng. Ưu điểm riêng: moay-ơ trượt được dọc trục trong lúc vẫn truyền momen, vì vậy then hoa là lựa chọn tiêu chuẩn cho bánh răng di trượt trong hộp số và trục các-đăng. Đổi lại, gia công cần máy phay lăn hoặc máy chuốt chuyên dùng, và khi răng mòn thường phải thay cả trục lẫn moay-ơ.
Khóa côn không then: ép hướng kính, ma sát đều 360 độ
Khóa côn giữ momen bằng ma sát trên toàn bộ mặt trụ tiếp xúc. Momen truyền được tỉ lệ với áp lực tiếp xúc, hệ số ma sát, diện tích ôm và bán kính trục. Sau khi siết không còn khe hở giữa trục và moay-ơ, nên momen đổi chiều bao nhiêu lần thì mối ghép cũng không “va”, không có cơ chế dập mòn như then bằng.
3. Bảng so sánh khóa côn không then, then bằng và then hoa
| Tiêu chí | Then bằng | Then hoa | Khóa côn không then |
|---|---|---|---|
| Cách truyền momen | 2 mặt bên của then | Mặt bên nhiều răng | Ma sát do ép hướng kính |
| Khe hở sau lắp | Có | Nhỏ, tùy kiểu lắp | Không (zero backlash) |
| Ảnh hưởng đến trục | Rãnh làm yếu trục | Trục có răng, chế tạo phức tạp | Trục trơn, không khoét rãnh |
| Mòn khi tải đảo chiều | Dễ dập then, loe rãnh | Ít hơn, vẫn mòn răng | Không dập mòn nếu chọn đúng momen |
| Độ đồng tâm | Phụ thuộc dung sai lắp | Tốt | Tốt; loại tự định tâm không cần gờ định vị |
| Chỉnh vị trí, góc pha | Gần như không | Theo bước răng | Vô cấp |
| Trượt dọc trục khi chạy | Không | Có | Không |
| Gia công trục và lỗ | Phay rãnh trục, xọc rãnh lỗ | Phay lăn, chuốt, máy chuyên dùng | Tiện trục, lỗ trơn đúng dung sai |
| Giá linh kiện | Rẻ nhất | Nằm trong giá trục | Cao hơn then |
| Ứng dụng tiêu biểu | Puly, khớp nối tải đều | Hộp số di trượt, trục các-đăng | Puly đồng bộ, đĩa xích, con lăn, tải đảo chiều |
Bảng so sánh nguyên lý chung. Momen định mức, lực siết và dung sai của khóa côn phải tra theo từng mã trong catalog Fenner.
4. Mòn rãnh then và rơ puly: vì sao khóa côn không then ít gặp
Rãnh then mòn thường do chế độ tải hơn là do then sai kích thước. Ba thủ phạm hay gặp:
- Tải đảo chiều, khởi động – dừng liên tục: mỗi lần đổi chiều, khe hở mặt bên then đóng theo hướng ngược lại, tạo một cú va nhỏ. Cộng dồn qua nhiều tháng, khe hở to dần và cú va càng mạnh.
- Rung lắc vi mô: giữa then và rãnh vẫn có dịch chuyển rất nhỏ theo nhịp tải, bề mặt bị mài và oxy hóa, sinh ra lớp bột gỉ nâu đỏ quen thuộc khi tháo puly cũ.
- Lắp lỏng từ đầu: đóng then mới vào rãnh đã mòn, hoặc dùng then sai dung sai.
Khóa côn cắt được cả ba nguyên nhân vì mối ghép không có khe hở để va và áp lực tiếp xúc đủ lớn để chặn dịch chuyển vi mô. Điều kiện là chọn đúng mã theo momen thực tế, kể cả momen đỉnh lúc khởi động; nếu vượt khả năng ma sát, khóa côn sẽ trượt và làm xước trục.
5. Tháo lắp và độ đồng tâm: điểm khác biệt khi vận hành
Tháo lắp và dừng máy
Then bằng nhìn đơn giản, nhưng puly chạy vài năm thường gỉ kẹt then trong rãnh, phải dùng cảo, có khi phải cắt. Then hoa tháo dễ hơn vì chỉ cần rút dọc trục, nhưng răng mòn thì không sửa tại chỗ được. Khóa côn tháo bằng cách nới đai ốc hoặc vít theo trình tự của hãng; dòng một đai ốc như Trantorque chỉ cần một cờ lê lực.
Độ đồng tâm và chỉnh pha
Với then bằng, độ đồng tâm phụ thuộc mối lắp trục – lỗ. Lỗ có khe hở thì then đẩy moay-ơ lệch về một phía, gây đảo hướng kính. Với puly curoa thời gian HTD hay đĩa xích tốc độ cao, độ đảo này làm dây, xích mòn nhanh và rung.
Khóa côn ép đều quanh chu vi nên đưa moay-ơ về đồng tâm với trục. Fenner nhấn mạnh Trantorque GTR là loại tự định tâm, không cần đường kính định vị bên trong chi tiết lắp. Khóa côn còn cho phép xoay moay-ơ tới đúng góc pha rồi mới siết, điều then bằng và then hoa không làm được vô cấp.
6. Chi phí gia công trục: đừng chỉ nhìn giá miếng then

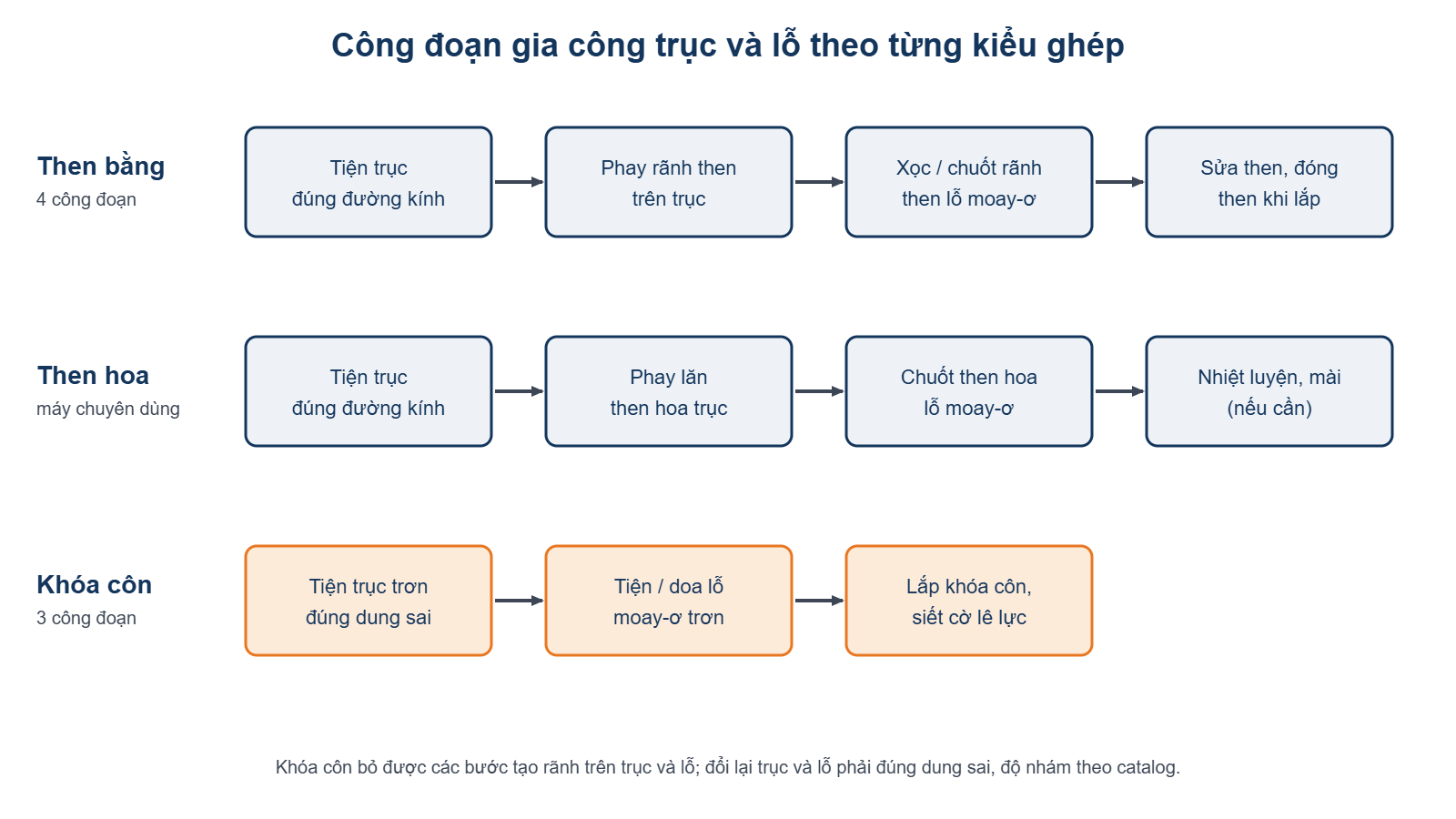

Khóa côn bỏ được các công đoạn tạo rãnh trên trục và lỗ, đổi lại yêu cầu dung sai trục và lỗ trơn
Xét riêng linh kiện, then bằng luôn rẻ nhất. Nhưng chi phí thật của mối ghép còn gồm công gia công trục, lỗ, thời gian lắp và chi phí dừng máy khi hỏng.
- Then bằng: phay rãnh trục, xọc hoặc chuốt rãnh lỗ, sửa then khi lắp. Rãnh làm yếu trục nên đôi khi phải tăng cỡ trục, kéo theo ổ đỡ lớn hơn.
- Then hoa: chi phí gia công cao nhất vì cần máy và dao chuyên dùng; hợp lý khi sản xuất hàng loạt hoặc bắt buộc phải trượt dọc trục.
- Khóa côn không then: trục và lỗ chỉ cần tiện, doa trơn đúng dung sai. Linh kiện đắt hơn then nhưng bỏ được công tạo rãnh. Fenner cũng nêu trên trang Trantorque GTR lẫn FenLock rằng trục không bị khoét rãnh nên có thể dùng trục nhỏ hơn.
Với máy đang chạy, khóa côn lợi rõ nhất ở những cụm rãnh then hỏng lặp lại.
7. Khi nào vẫn nên giữ then bằng hoặc then hoa?
Khóa côn không phải lời giải cho mọi cụm máy. Nên giữ kiểu ghép cũ khi:
- Tải nhẹ, quay một chiều, ít dừng máy và chi phí là ưu tiên số một: then bằng vẫn hợp lý.
- Cần moay-ơ trượt dọc trục khi đang truyền momen: chỉ then hoa đáp ứng được.
- Moay-ơ thành mỏng, không chịu nổi áp lực hướng kính.
- Xưởng chưa có cờ lê lực và quy trình siết chuẩn: siết thiếu thì trượt, siết quá có thể nứt moay-ơ.
- Nhiệt độ cao: Fenner lưu ý trên khoảng 204°C (400°F) độ bền phần lớn vật liệu thông dụng giảm, cần đánh giá riêng.
8. Khóa côn không then Fenner tại Xuân Nhật
Xuân Nhật phân phối chính hãng nhóm cố định trục của Fenner, gồm cả loại không then và loại dùng then:
- Ống lót không khóa Trantorque GTR: khóa côn một đai ốc, tự định tâm, chỉnh chính xác hướng kính và dọc trục, hợp chi tiết định thời như puly đồng bộ.
- Kẹp hình nón FenLock: khóa côn nhiều vít, dải lỗ 20 – 900 mm theo mô tả sản phẩm, chịu tốt momen đổi chiều.
- B-LOC: khóa côn nhiều vít cho trục lớn, tải nặng; chưa có trang trên website, vui lòng liên hệ để được tư vấn.
- Bụi khóa côn và đĩa xích khóa côn: hệ Taper Lock® dùng then, dải tiêu chuẩn tới trục 125 mm, khi vẫn muốn giữ kiểu ghép then.

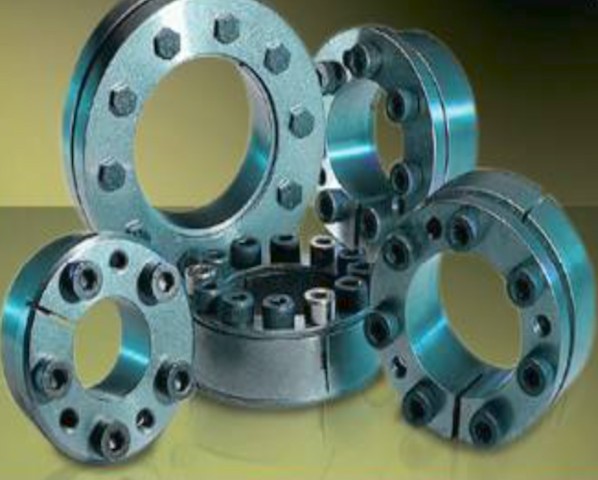

Kẹp hình nón FenLock: khóa côn không then nhiều vít, nhiều thiết kế cho dải lỗ rộng
Xem toàn bộ sản phẩm tại danh mục Khớp nối & Cố định trục hoặc Fenner.
Câu hỏi thường gặp về khóa côn không then
Khóa côn không then có thay được then bằng trong mọi trường hợp không?
Không. Khóa côn thay tốt ở cụm tải đảo chiều, va đập, cần đồng tâm hoặc chỉnh vị trí. Cụm tải nhẹ, quay một chiều, moay-ơ thành mỏng thì then bằng vẫn kinh tế hơn.
Khóa côn không then và then hoa, loại nào truyền momen lớn hơn?
Không so chung được, phụ thuộc kích thước và mã cụ thể. Then hoa mạnh ở độ gọn và khả năng trượt dọc trục; khóa côn mạnh ở chỗ không khe hở, trục trơn. Momen định mức của khóa côn tra theo từng mã trong catalog Fenner.
Khóa côn có bị trượt trên trục không?
Có thể, nếu momen thực tế vượt khả năng của mã đã chọn, siết thiếu lực hoặc bề mặt trục, lỗ không đạt yêu cầu. Chọn mã theo momen đỉnh và siết bằng cờ lê lực là hai việc quan trọng nhất.
Lắp khóa côn lên trục đã có rãnh then được không?
Được trong nhiều trường hợp; mô tả Trantorque GTR nêu rõ có thể trượt qua rãnh then bị hỏng để sửa chữa. Nên gửi kích thước trục và rãnh để kỹ thuật viên kiểm tra theo catalog trước.
Khóa côn có đắt hơn ghép then không?
Linh kiện đắt hơn miếng then. Nhưng tính cả công phay rãnh, xọc rãnh lỗ và chi phí dừng máy mỗi lần sửa then, tổng chi phí của khóa côn thường cạnh tranh, nhất là ở cụm hay hỏng.
Bụi khóa côn Taper Lock có phải khóa côn không then không?
Không. Bụi Taper Lock® dùng mặt côn để lắp chặt vào moay-ơ nhưng vẫn truyền momen sang trục qua then. Nhóm không then của Fenner gồm Trantorque, FenLock và B-LOC.
Nguồn tham khảo: mô tả sản phẩm Trantorque GTR, FenLock, Bụi khóa côn và Đĩa xích khóa côn trên xuannhat.vn; catalog Fenner Drives “Keyless Bushings” và “Trantorque & B-LOC Keyless Locking Devices”; tiêu chuẩn then DIN 6885, ISO 773 và then hoa ISO 14, ISO 4156, DIN 5480.
