Puly chạy chưa bao lâu đã bắt đầu rơ. Tháo ra thì thấy rãnh then trên trục mòn thành hình bầu dục, then bằng dập mất một góc. Thay then mới, vài tuần sau lại đâu vào đấy. Ai làm bảo trì lâu năm chắc đã gặp cảnh này, nhất là ở những cụm truyền động phải dừng – chạy liên tục hoặc chịu tải đảo chiều.
Khóa côn không then (keyless bushing) sinh ra để giải quyết đúng chuyện đó: giữ chi tiết lên trục bằng lực ma sát, không cần khoét rãnh, không có khe hở để rơ. Fenner có hai dòng chủ lực là khóa côn Trantorque và B-LOC, và lần đầu mở catalog rất dễ rối vì nhìn chúng khá giống nhau.
Bài này đi thẳng vào chỗ khác nhau: cách siết, dải đường kính trục, độ dịch dọc trục khi lắp và cách xử lý tải. Đọc xong, bạn có thể tự khoanh vùng loại phù hợp cho cụm máy của mình trước khi gọi báo giá.
1. Khóa côn không then hoạt động ra sao, vì sao thay được then bằng?
Then bằng truyền momen xoắn qua một mặt tiếp xúc rất nhỏ giữa then, rãnh trên trục và rãnh trên moay-ơ. Toàn bộ lực dồn vào vài milimet vuông đó, nên chạy lâu ngày rãnh bị dập, then mòn, chi tiết bắt đầu rơ. Bản thân rãnh then còn là điểm tập trung ứng suất làm yếu trục, vì vậy nhiều thiết kế buộc phải chọn trục to hơn mức cần thiết để bù lại.
Khóa côn đi theo hướng khác. Khi siết đai ốc hoặc vít, các vòng côn trượt vào nhau theo nguyên lý nêm: một vòng bóp chặt vào trục, vòng còn lại nở ra ép vào lỗ moay-ơ. Kết quả là một mối ghép ma sát có áp lực phân bố đều quanh chu vi. Fenner mô tả mối ghép này là “zero backlash” (không khe hở), với áp lực tương tự lắp ép hoặc lắp co nhiệt, nhưng vẫn tháo ra được khi cần.

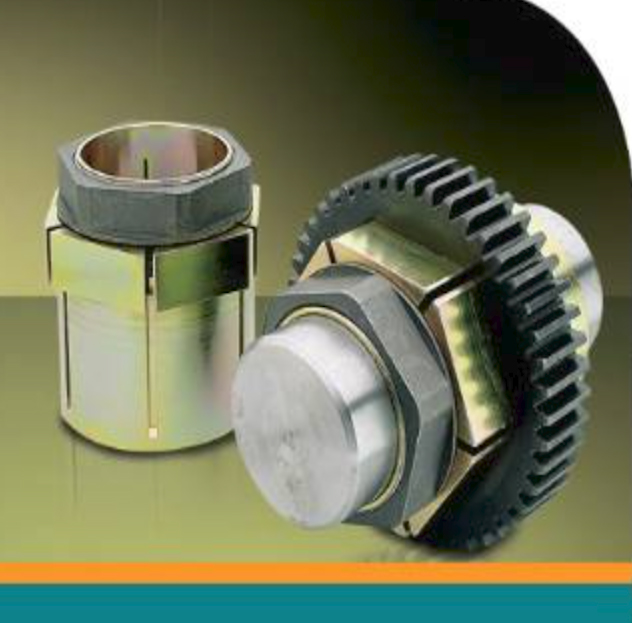

Ống lót không then Trantorque GTR – sản phẩm Fenner có tại Xuân Nhật
Những lợi ích thấy được ngay khi chuyển từ then sang khóa côn:
- Không còn khe hở, nên không rơ và không “đập” mỗi lần đảo chiều quay.
- Lắp được trên trục trơn, bỏ hẳn công đoạn phay rãnh then.
- Trục không bị khoét rãnh nên không bị yếu đi; trong nhiều trường hợp có thể chọn trục nhỏ hơn, kéo theo ổ đỡ nhỏ hơn.
- Chỉnh được vị trí theo chiều dọc trục và theo góc, điều mà then bằng gần như không cho phép.

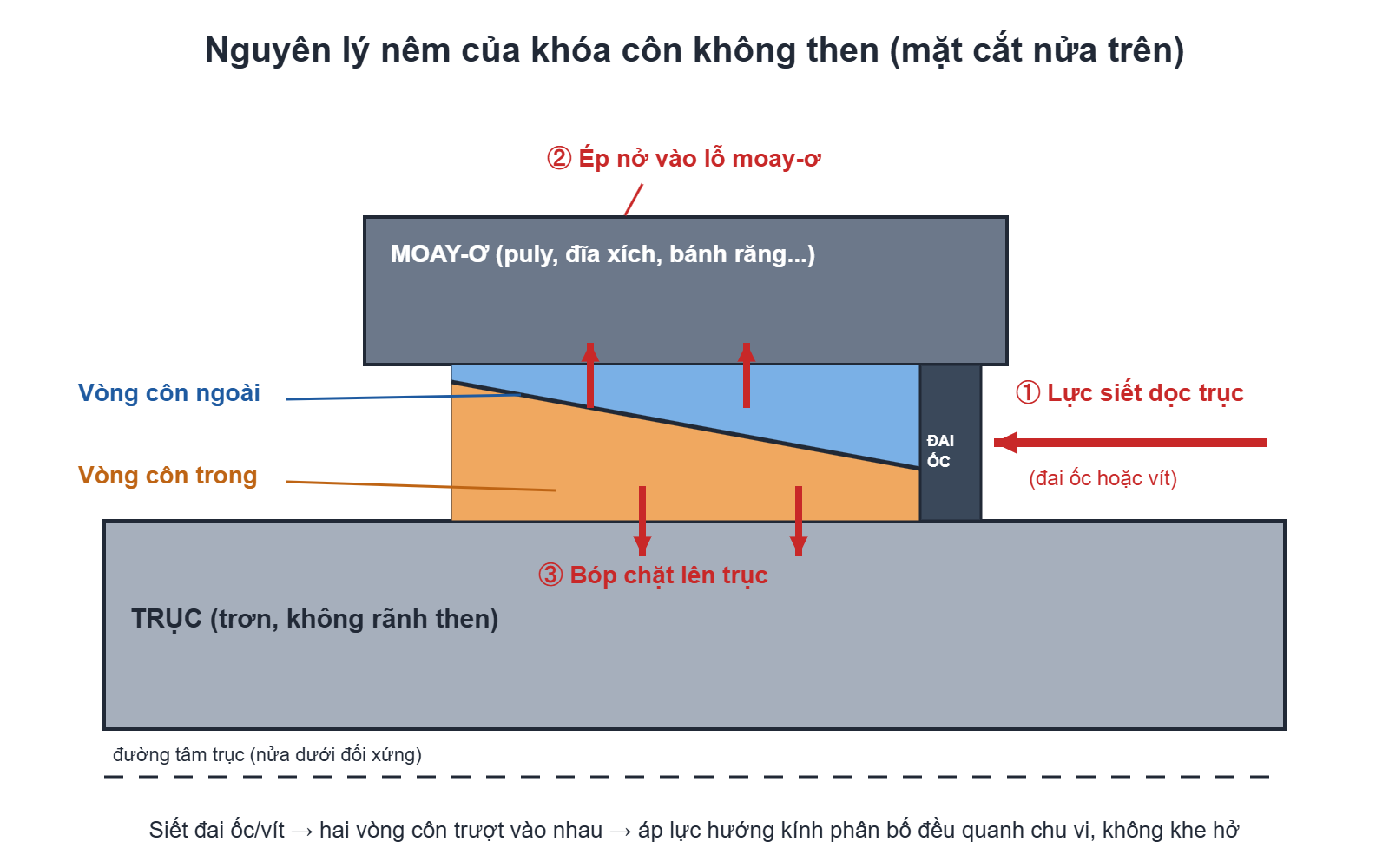

Mặt cắt nguyên lý nêm: lực siết dọc trục tạo lực ép hướng kính lên cả trục và lỗ moay-ơ
2. Khóa côn Trantorque và B-LOC: cùng nguyên lý, hai cách thiết kế
Fenner chia khóa côn không then thành hai nhánh chính: loại một đai ốc (Trantorque) và loại nhiều vít (B-LOC). Cả hai đều dùng nguyên lý nêm ở trên. Khác biệt nằm ở cơ cấu siết, dải trục và vùng ứng dụng.
Khóa côn Trantorque: một đai ốc, lắp nhanh, cho trục nhỏ đến vừa
Trantorque chỉ có một đai ốc lục giác. Bạn lắp bằng cờ lê lực, không phải siết đều nhiều con vít theo thứ tự, nên thời gian dừng máy ngắn hơn rõ. Theo Fenner, cả họ Trantorque phủ dải trục từ 1/8″ đến 3″ (khoảng 3 – 75 mm), chia thành nhiều dòng con:
- Trantorque Mini: trục 1/8″ – 3/4″ (khoảng 3 – 17 mm), dành cho trục nhỏ và cơ cấu gọn.
- Trantorque GT / OE: trục 5/8″ – 3″ (khoảng 15 – 75 mm), dòng phổ biến cho puly, đĩa xích, bánh răng.
- Bản chống ăn mòn: mạ niken không điện (EN) hoặc inox 303 (SS), dùng cho khu vực ẩm, xịt rửa.
Trên website Xuân Nhật, Ống lót không khóa Trantorque GTR được mô tả: khóa và mở chỉ bằng một đai ốc, điều chỉnh chính xác theo hướng kính và dọc trục, và là loại tự định tâm nên không cần đường kính định vị bên trong chi tiết lắp. Tính tự định tâm này rất đáng giá khi gắn các chi tiết cần đồng tâm cao như puly curoa thời gian HTD.
Có một điểm ít người để ý: khi siết, Trantorque có dịch dọc trục một chút. Tài liệu Fenner ghi khoảng 1,9 mm với dòng GT/OE và khoảng 1,1 mm với dòng Mini. Con số không lớn, nhưng nếu bạn cần giữ đúng vị trí đĩa xích hay puly đồng bộ thì phải tính trước khi lắp.
B-LOC: nhiều vít, dải trục rộng, thiên về tải nặng
B-LOC dùng một vòng vít bố trí quanh chu vi. Siết các vít tạo lực dọc trục ép hai vòng côn vào nhau: một vòng co lại ôm trục, vòng kia nở ra ép vào lỗ. Theo Fenner, B-LOC phủ dải trục từ 1/4″ đến 24″ (khoảng 6 – 600 mm), rộng hơn Trantorque rất nhiều.

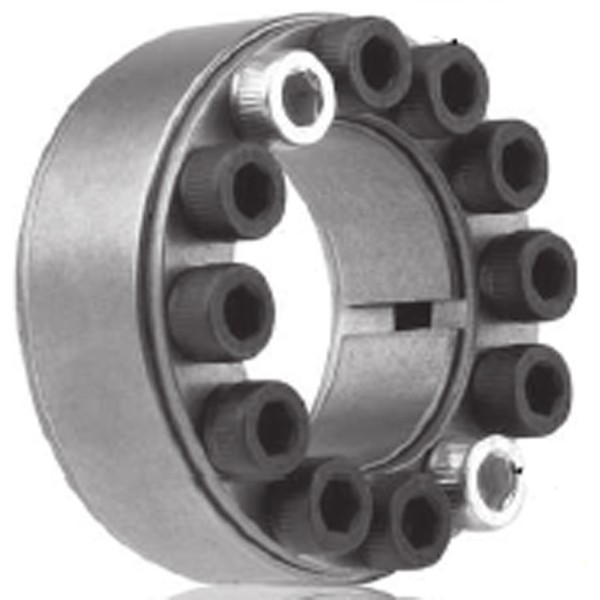

B-LOC B400: một vòng vít quanh chu vi thay cho đai ốc đơn
Họ B-LOC có nhiều series, mỗi series giải một bài toán khác nhau. Theo catalog Fenner, các series như B106, B400, B800, B112, B113, B115 không gây dịch dọc trục khi siết, còn B103 dịch khoảng 0,8 mm. B800 là bản gọn, hợp với thiết kế bị giới hạn đường kính ngoài. Phần lớn series tự định tâm, riêng B400 thì không và cần chi tiết có gờ định vị.
Đổi lại, lắp B-LOC phải siết nhiều vít, đúng thứ tự, theo từng bước lực, nên tốn công hơn hẳn một đai ốc đơn.
3. Bảng so sánh khóa côn Trantorque và B-LOC
| Tiêu chí | Trantorque | B-LOC |
|---|---|---|
| Cơ cấu siết | Một đai ốc lục giác | Nhiều vít quanh chu vi |
| Dải trục (Fenner công bố) | 1/8″ – 3″ (khoảng 3 – 75 mm) | 1/4″ – 24″ (khoảng 6 – 600 mm) |
| Tốc độ lắp đặt | Nhanh, chỉ cần cờ lê lực | Chậm hơn do siết nhiều vít theo thứ tự |
| Dịch dọc trục khi siết | Có, khoảng 1,1 – 1,9 mm tùy dòng | Phần lớn series không dịch (B103 khoảng 0,8 mm) |
| Tự định tâm | Có (GT, GTR, Mini…) | Phần lớn có, riêng B400 không |
| Tải trọng | Momen xoắn, lực dọc trục ở tầm trục nhỏ – vừa | Tải nặng, cần dư công suất thiết kế |
| Bản chống ăn mòn | Mạ EN, inox 303 | Tùy series, liên hệ để tư vấn |
| Phù hợp nhất | Puly, bánh răng, đĩa xích, con lăn trục ≤ 75 mm, cần tháo lắp nhanh | Trục lớn, tải nặng, cần giữ vị trí dọc trục tuyệt đối |
Lưu ý: bảng trên là thông tin tổng quát từ catalog Fenner. Momen truyền định mức, lực siết, tốc độ tối đa và kích thước từng mã phải tra bảng riêng theo đúng mã sản phẩm.
4. Chọn khóa côn Trantorque hay B-LOC? Bốn câu hỏi quyết định nhanh

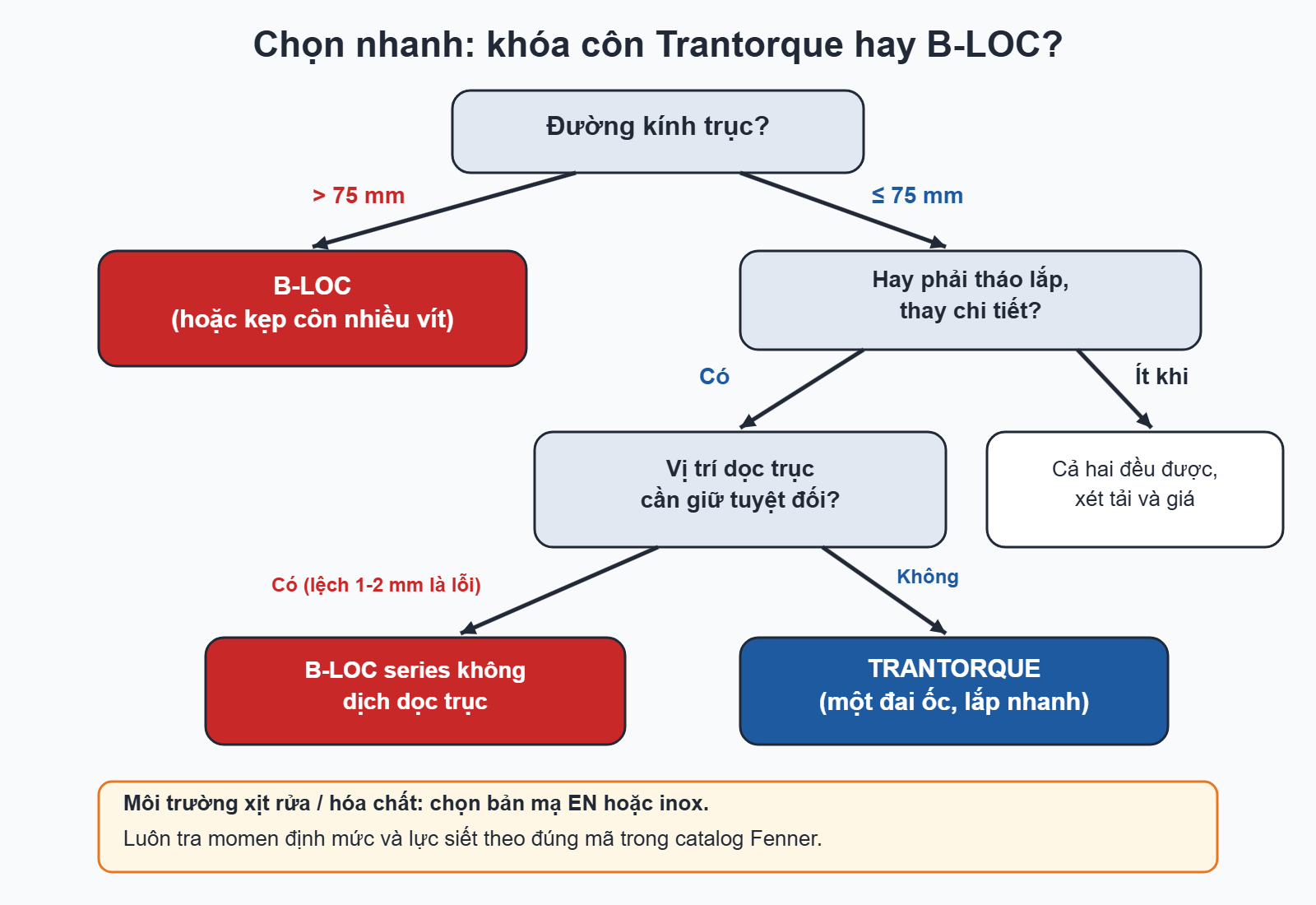

Sơ đồ chọn nhanh: đường kính trục là bộ lọc đầu tiên, sau đó đến tần suất tháo lắp và yêu cầu vị trí dọc trục
Câu 1: Đường kính trục là bao nhiêu?
Đây là bộ lọc cứng. Trục trên 75 mm thì Trantorque đã ngoài dải, bạn chỉ còn B-LOC hoặc các dòng kẹp côn nhiều vít khác. Trục dưới 75 mm thì cả hai đều xét được, chuyển sang câu tiếp theo.
Câu 2: Máy có hay phải tháo lắp không?
Nếu cụm này thường xuyên thay con lăn, đổi puly hoặc chỉnh vị trí, một đai ốc của Trantorque tiết kiệm thời gian rõ rệt. Nếu lắp xong để chạy nhiều năm mới đụng tới, việc siết nhiều vít của B-LOC không phải trở ngại.
Câu 3: Vị trí dọc trục có khắt khe không?
Nhớ lại con số ở mục 2: Trantorque dịch khoảng 1 – 2 mm khi siết. Với đĩa xích thẳng hàng trong bộ truyền nhiều tầng, hay puly đồng bộ phải khớp pha với cụm khác, 2 mm có thể là vấn đề. Lúc đó nên chọn series B-LOC không dịch dọc trục, hoặc tính bù khoảng dịch ngay từ lúc định vị.
Câu 4: Không gian lắp và môi trường làm việc thế nào?
Nếu đường kính ngoài bị giới hạn, có các bản gọn như Trantorque OE hoặc B-LOC B800. Khu vực xịt rửa hằng ngày (chế biến thực phẩm, thủy sản) hoặc có hóa chất thì nên chọn bản mạ EN hoặc inox thay vì thép thường, nếu không sau vài tháng gỉ kẹt, đến lúc cần tháo lại thành chuyện lớn.
Gợi ý nhanh theo ứng dụng
- Puly, đĩa xích, bánh răng trên trục dưới 75 mm: ưu tiên Trantorque.
- Thay con lăn băng tải bị mòn rãnh then: Trantorque, vì lắp nhanh, ít dừng máy.
- Quạt công nghiệp, hộp số tải nặng, trục trên 75 mm: B-LOC.
- Cụm cần giữ vị trí dọc trục tuyệt đối: B-LOC series không dịch dọc trục.
5. Năm điều cần nhớ khi lắp khóa côn
- Tra đúng mã trước khi lắp. Mỗi mã có momen truyền định mức và lực siết riêng. Đừng lấy số của mã này áp cho mã khác, kể cả khi hai mã cùng đường kính trục.
- Làm sạch trục và lỗ. Không còn gỉ, ba via, sơn. Về chuyện bôi dầu hay để khô, làm theo đúng hướng dẫn của mã đó, vì hệ số ma sát ảnh hưởng trực tiếp đến momen truyền được.
- Dùng cờ lê lực. Siết bằng cảm giác là nguyên nhân hàng đầu khiến khóa côn trượt hoặc làm nứt moay-ơ. Với B-LOC, siết vít theo thứ tự chéo và theo từng nấc lực, không siết chết một con rồi mới chuyển sang con khác.
- Kiểm tra độ đảo sau khi lắp, nhất là với chi tiết quay nhanh hoặc puly đồng bộ.
- Khi tháo, làm theo hướng dẫn của hãng và kiểm tra tình trạng các vòng côn trước khi dùng lại. Vòng có vết xước sâu, biến dạng hay rạn thì thay mới.
6. Những sai lầm thường gặp khi chọn khóa côn
- Chọn theo đường kính trục mà quên momen thực tế, kể cả momen đỉnh lúc khởi động trực tiếp hoặc khi tải bị kẹt, giật.
- Bỏ qua môi trường: khu vực rửa máy hằng ngày vẫn dùng bản thép thường, vài tháng sau gỉ kẹt khi cần tháo.
- Dùng lại khóa côn đã biến dạng sau sự cố kẹt hoặc quá tải.
- Quên rằng trục và lỗ phải đúng dung sai theo catalog. Khóa côn không cứu được một trục đã mòn côn hoặc lỗ moay-ơ đã quá rộng.
7. Khóa côn và cố định trục Fenner tại Xuân Nhật
Xuân Nhật là nhà phân phối chính hãng sản phẩm Fenner. Nhóm cố định trục hiện có trên website gồm:
- Ống lót không khóa Trantorque GTR: loại một đai ốc, tự định tâm, dùng cho trục nhỏ đến vừa, sửa được cả trục đã hỏng rãnh then.
- Kẹp hình nón FenLock: dòng kẹp côn nhiều vít, theo mô tả sản phẩm có dải lỗ từ 20 mm đến 900 mm, chọn theo momen xoắn và đường kính trục.
- Bụi khóa côn: ống lót Taper Lock® 4 lỗ cho puly, đĩa xích, cánh quạt, dải tiêu chuẩn tới trục 125 mm.
- Đĩa xích khóa côn: đĩa xích Fenner lắp trục bằng bụi Taper Lock®, có bản đơn, đôi, ba dãy.

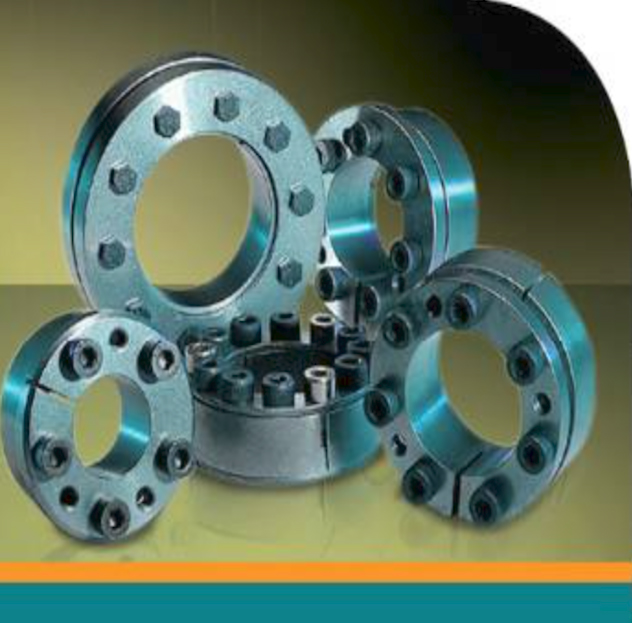

Kẹp hình nón FenLock: loại nhiều vít, dải lỗ rộng

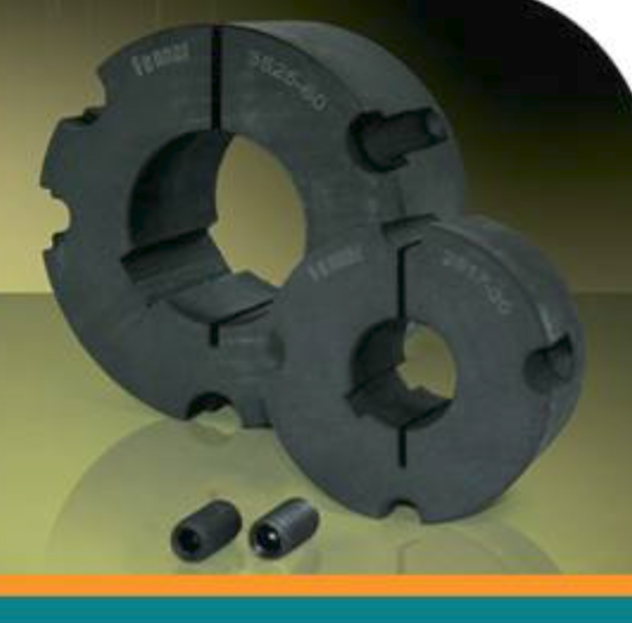

Bụi khóa côn Taper Lock® Fenner

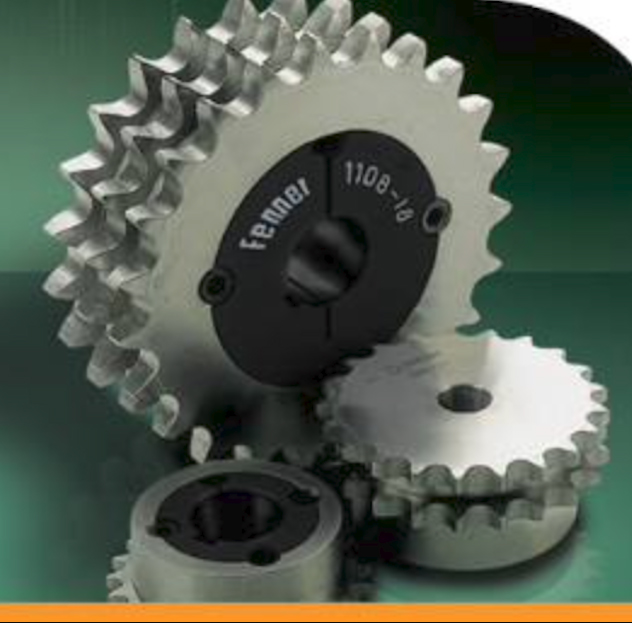

Đĩa xích khóa côn Fenner lắp bụi Taper Lock®
Cần phân biệt một chút: bụi khóa côn Taper Lock® vẫn là loại có then, chỉ thay phần lắp chặt bằng côn; còn Trantorque, B-LOC và FenLock mới là nhóm không then thực sự. Nếu cụm của bạn đang dùng Taper Lock® mà rãnh then hay bị dập, đó là lúc nên cân nhắc chuyển sang khóa côn không then.
Với dòng B-LOC (chưa có trên website), bạn liên hệ Xuân Nhật để được tư vấn mã theo đường kính trục, momen và tốc độ. Xem toàn bộ nhóm sản phẩm tại danh mục Khớp nối & Cố định trục hoặc các sản phẩm Fenner.
Câu hỏi thường gặp về khóa côn Trantorque và B-LOC
Khóa côn không then là gì?
Là phụ kiện giữ chi tiết (puly, đĩa xích, bánh răng, con lăn) lên trục bằng lực ma sát thay cho then. Khi siết đai ốc hoặc vít, các vòng côn ép chặt vào cả trục lẫn lỗ moay-ơ, tạo mối ghép không rơ, không cần gia công rãnh then.
Khóa côn Trantorque có dùng cho trục lớn hơn 75 mm được không?
Không. Theo Fenner, Trantorque dùng cho trục tới 3″ (khoảng 75 mm). Trục lớn hơn nên dùng B-LOC (tới khoảng 600 mm) hoặc dòng kẹp côn nhiều vít như FenLock.
Có dùng khóa côn để cứu trục bị mòn rãnh then được không?
Được trong nhiều trường hợp. Mô tả sản phẩm Trantorque GTR nêu rõ có thể trượt qua vị trí rãnh then bị hỏng để sửa chữa. Tuy vậy, nếu trục đã mòn côn hoặc cong thì nên gửi ảnh và kích thước cho kỹ thuật viên đánh giá trước.
Khóa côn tháo ra lắp lại được không?
Được, đó là một ưu điểm so với lắp co nhiệt. Mỗi lần tháo nên kiểm tra vòng côn và bề mặt tiếp xúc; thấy xước sâu, biến dạng hay rạn thì thay mới, đừng tiếc.
Khóa côn có dùng được ở nhiệt độ cao không?
Fenner lưu ý trên 400°F (khoảng 204°C) độ bền của phần lớn vật liệu thông dụng bị giảm, nên ứng dụng nhiệt cao cần xem xét riêng. Cụm gần lò sấy, lò nướng thì gửi nhiệt độ thực tế để được tư vấn.
Cần gửi thông tin gì để Xuân Nhật tư vấn chọn khóa côn?
Đường kính trục, đường kính lỗ chi tiết, công suất hoặc momen xoắn, tốc độ quay và môi trường làm việc (khô, ẩm, xịt rửa, hóa chất). Có ảnh chụp cụm lắp hoặc bản vẽ thì tư vấn càng sát.
Nguồn tham khảo: catalog Fenner Drives “Trantorque & B-LOC Keyless Locking Devices” và “Keyless Bushings”; mô tả sản phẩm trên xuannhat.vn.
