Một máy dán biên ở xưởng gỗ dùng đai dẹt kéo các trục dẫn phôi. Sau vài tuần đai bắt đầu trượt trên puly nhôm nhẵn, nhất là lúc máy chạy có tải mà bụi gỗ bám lên puly. Thay vì tăng lực căng mãi, cách gọn hơn là chuyển sang đai truyền động Chiorino CG3: mặt dưới là elastomer ma sát cao, bám puly chắc ngay ở lực căng thấp.
CG3 cùng nhóm đai dẹt truyền động với CG1 nhưng làm việc theo kiểu khác. Bài này đi vào điểm khác đó, thông số theo data sheet Chiorino (Ý) và cách nối.
1. Đai truyền động Chiorino CG3 có cấu tạo thế nào?
CG3 (ký hiệu hãng P0) là đai một mặt làm việc. Theo data sheet:
- Mặt trên: polyurethane (TPU) xanh, vân vải, hệ số ma sát 0,3.
- Lõi chịu kéo: vải polyamide (PA).
- Mặt dưới: elastomer tổng hợp xanh, vân vải, hệ số ma sát 0,6.
Mặt dưới có ma sát gấp đôi mặt trên, nên đai ôm puly chắc và ít trượt. Đổi lại, hãng ghi rõ CG3 không dùng mặt trên để truyền lực (“Both sides can be used for power transmission: no”).

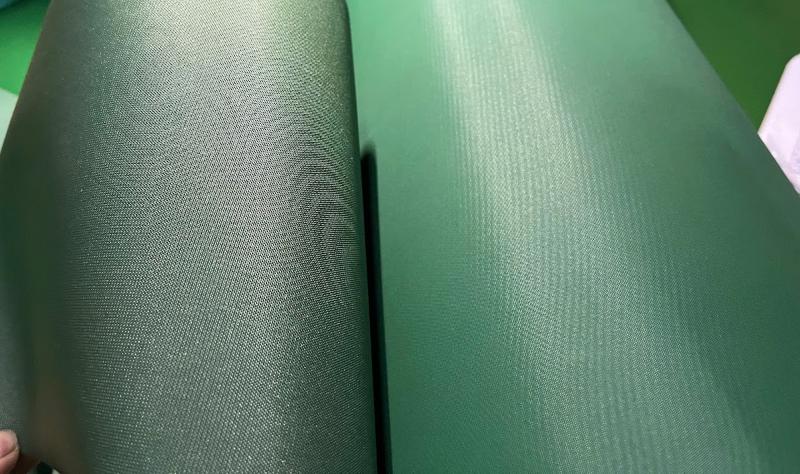

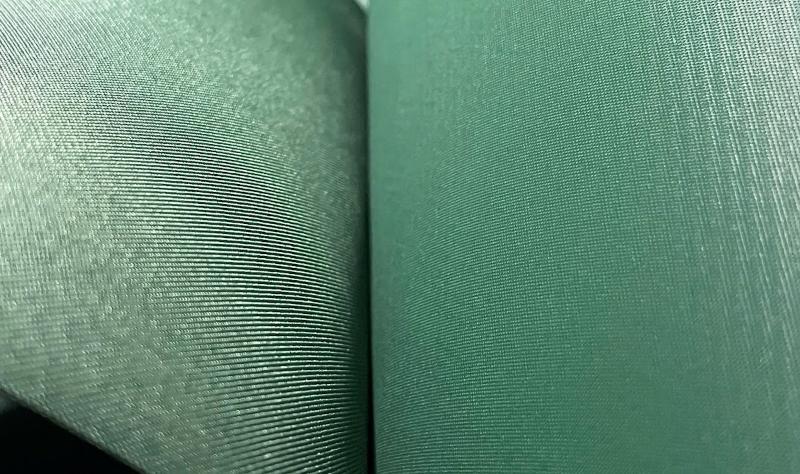

CG3 tại kho Xuân Nhật: mặt trên TPU xanh, mặt dưới elastomer cùng màu

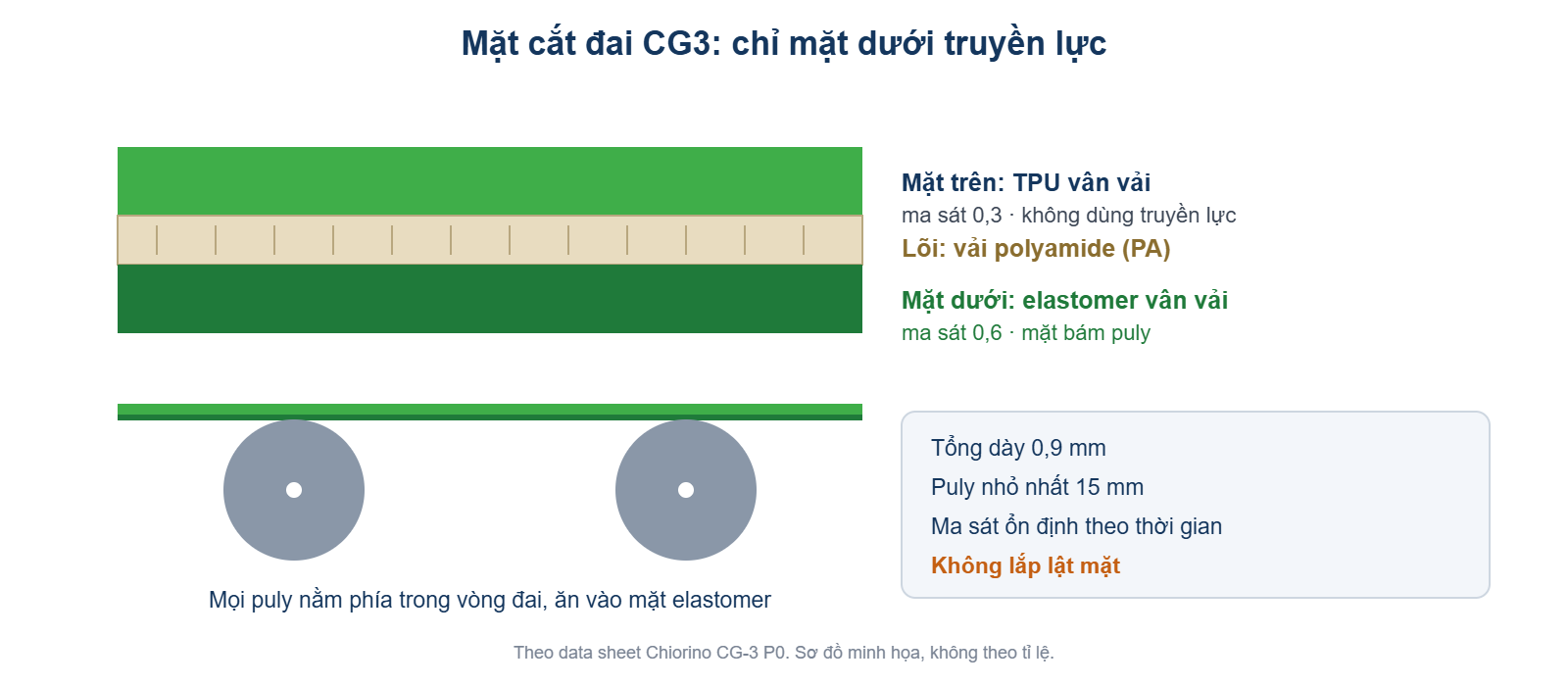

Mặt dưới elastomer ăn vào puly, mặt trên TPU để chở hoặc tiếp xúc nhẹ
2. Thông số kỹ thuật CG3
| Thông số | Giá trị |
|---|---|
| Tổng độ dày | 0,9 mm |
| Khối lượng | 1,0 kg/m² |
| Lực kéo ở 1 % giãn | 2 N/mm |
| Độ bền kéo đứt | 80 N/mm |
| Đường kính puly nhỏ nhất | 15 mm (phụ thuộc tốc độ chạy) |
| Nhiệt độ | 0 °C đến +100 °C |
| Ảnh hưởng của độ ẩm | Có |
| Chống tĩnh điện động (ISO 21179) | Có |
| Truyền động bằng cả hai mặt | Không |
| Tuân thủ | REACH |
Theo data sheet Chiorino CG-3 P0 (cập nhật 28-10-2013), đo ở 23 °C, độ ẩm 50 %.
Data sheet còn ghi một đặc tính riêng của CG3: hệ số ma sát ổn định theo thời gian. Với đai truyền động, điều này nghĩa là lực bám puly không giảm nhanh sau vài tháng chạy như một số mặt cao su thông thường.

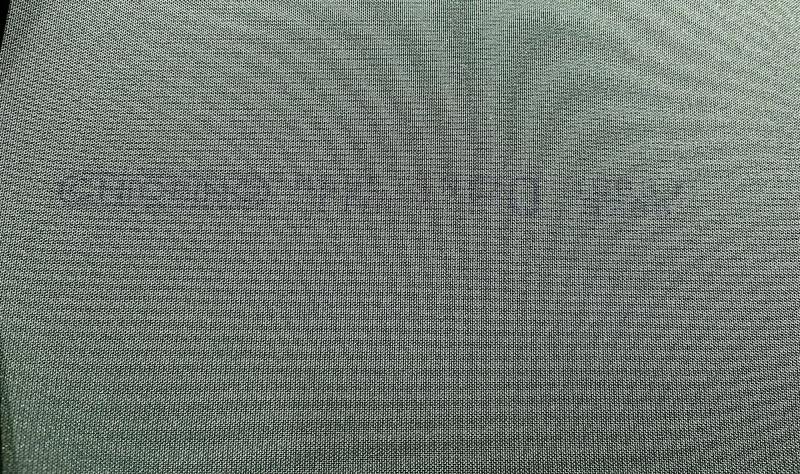

Vân vải giúp mặt đai giữ ma sát đều trên toàn bề rộng
3. CG3 hay CG1: chọn theo cách đai chạy
Hai mã trông giống nhau, đều xanh, đều lõi PA, nhưng dùng cho hai kiểu bố trí khác nhau.
| Tiêu chí | CG1 | CG3 |
|---|---|---|
| Mặt dưới | TPU, ma sát 0,3 | Elastomer, ma sát 0,6 |
| Truyền lực bằng hai mặt | Có | Không |
| Độ dày | 1,00 mm | 0,9 mm |
| Puly nhỏ nhất | 20 mm | 15 mm |
| Lực kéo ở 1 % giãn | 3,0 N/mm | 2 N/mm |
| Độ bền kéo đứt | 120 N/mm | 80 N/mm |
| Ngành gỗ trong mục “Suitable for” | Không ghi | Có |

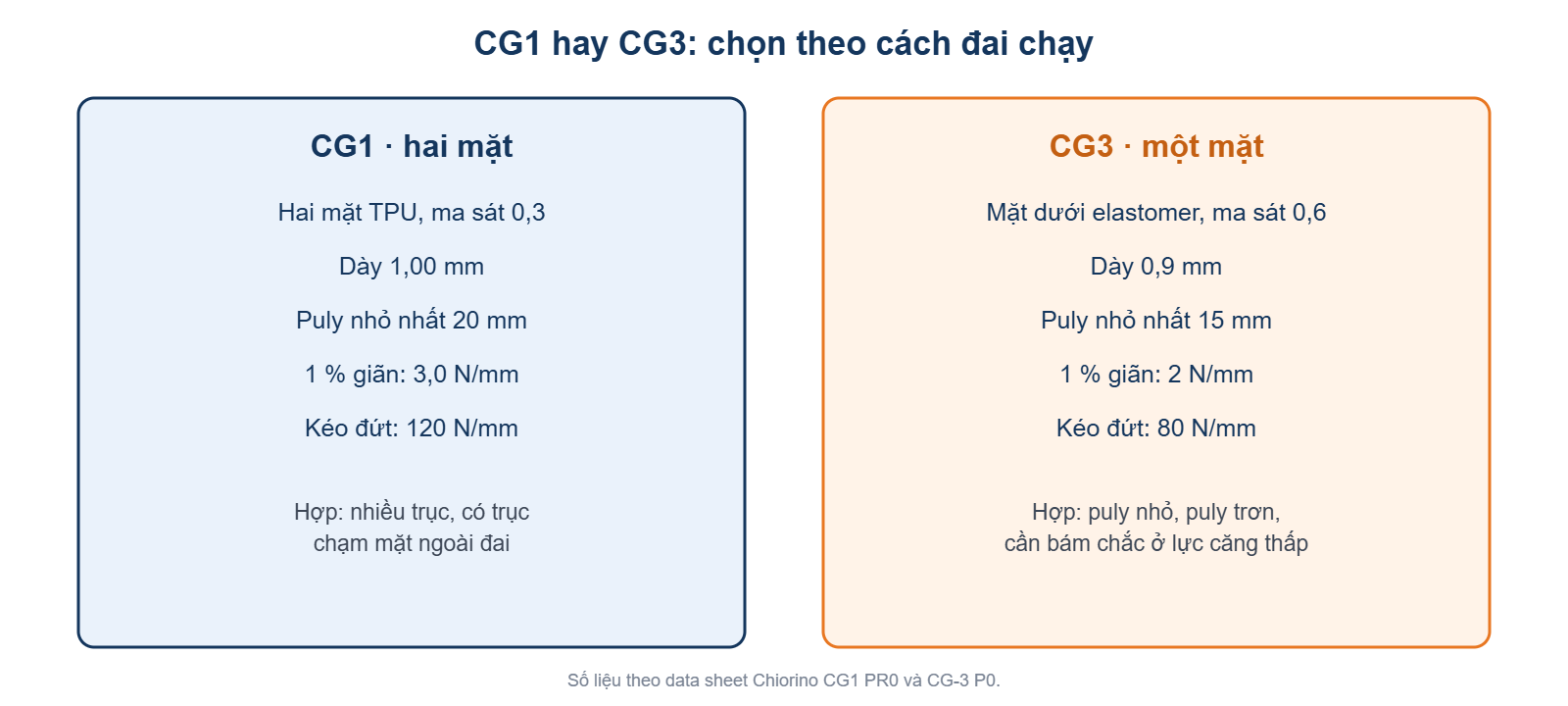

CG1 cho bố trí nhiều trục đổi chiều, CG3 cho puly nhỏ và cần bám chắc
Chọn CG3 khi tất cả puly nằm phía trong vòng đai, puly nhỏ (từ 15 mm), puly trơn hoặc hay dính bụi, và tải nhẹ. Chọn CG1 khi có trục ăn vào mặt ngoài của đai, hoặc cần lực kéo lớn hơn. Chi tiết về kiểu truyền động hai mặt xem bài đai truyền động Chiorino CG1.
4. Ứng dụng của đai truyền động Chiorino CG3
Theo data sheet, CG3 dùng cho truyền động công suất nhỏ và cũng dùng được làm băng tải nhẹ, trong các ngành:
- Giấy: trục dẫn, trục cuốn trên máy gia công giấy.
- In ấn và đồ họa: dẫn động cơ cấu nạp tờ, trục phụ.
- Gỗ: máy dán biên, máy chà nhám nhẹ, cơ cấu dẫn phôi.
- Bao bì: máy gấp, máy dán hộp cỡ nhỏ.
Ví dụ lực căng: đai rộng 30 mm lắp ở độ giãn 1 % chịu khoảng 2 × 30 = 60 N mỗi nhánh. Nhờ ma sát mặt dưới cao, CG3 thường truyền được cùng lực vòng ở lực căng thấp hơn đai mặt nhẵn, nên ổ trục chịu ít tải hơn. Độ giãn 1 % chỉ để minh họa; trị số lắp đặt lấy theo tính toán của hãng.
CG3 có sẵn để cắt theo bề rộng và nối theo chu vi từng máy
CG3 có trong bảng mã các trang dây đai Chiorino dùng trong bao bì và dây đai Chiorino PT dùng để in ấn.
5. Cách nối vát CG3 theo hướng dẫn hãng
Mối nối vát kiểu “1” (skived joint), gần giống CG1 nhưng khác vật tư lót:
- Vát hai đầu trên máy B600 A hoặc B300 SA, cắt chéo, chiều dài vát 25 mm. Với CG3, hãng cho thông số vát cả mặt dưới lẫn mặt trên.
- Quét keo K lên phần polyamide, để khô 5 phút, ghép thẳng. Bộ keo hãng ghi là NAILCOL.
- Ép hai tấm nhiệt 110 °C trong 5 phút, lót silicon 3 mm phía trên và vải bóng chống dính VA-221 phía dưới, mô-men siết máy ép 30 Nm.
- Nguội tới 60–70 °C mới lấy ra; không chạy, không căng 24 giờ.
Lỗi hay gặp là để keo hoặc ba via dư ở mặt elastomer. Mặt này là mặt bám puly, chỗ gồ lên sẽ gây giật mỗi vòng quay.
Câu hỏi thường gặp về đai truyền động Chiorino CG3
CG3 có lắp lật mặt được không?
Không. Mặt elastomer ma sát 0,6 phải quay vào puly; hãng không cho truyền lực bằng mặt trên.
CG3 có thay được CG1 không?
Chỉ khi không có trục nào chạm mặt ngoài đai và lực kéo yêu cầu nằm trong khả năng của CG3.
Puly nhỏ nhất của CG3 là bao nhiêu?
15 mm theo data sheet; giá trị này phụ thuộc tốc độ chạy, tốc độ cao nên dùng puly lớn hơn.
CG3 có dùng cho thực phẩm không?
Data sheet chỉ ghi tuân thủ REACH, không có chứng nhận tiếp xúc thực phẩm.
Gửi thông tin gì để đặt CG3?
Chu vi, bề rộng, đường kính puly nhỏ nhất, tốc độ, ảnh sơ đồ đi đai.
Nguồn tham khảo: data sheet và tờ hướng dẫn nối Chiorino CG-3 P0 (cập nhật 2013, 2008); catalog Chiorino Paper & Printing Conveyor Belts; bảng mã Chiorino trên xuannhat.vn.
